Kondisi 12
Bila suhu yang terbaca 23 celcius maka led hijau hidup dan motor berputar

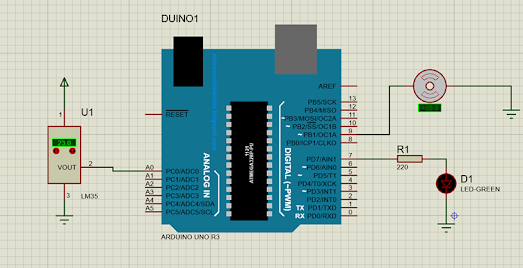

2. Rangkaian Simulasi
[Kembali]
3. Listing Program [kembali]
#define LM35 A0 //Deklarasi pin A0 untuk LM35
int nilaiSuhu; //Deklarasi variabel nilaiSuhu
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(A0, INPUT); //Deklarasi pin A0 sebagai OUTPUT
pinMode(9,OUTPUT);
pinMode(7,OUTPUT);
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
nilaiSuhu=((5*analogRead(LM35)*100.00)/1023); //Mencari nilai Suhu
if ( nilaiSuhu==22){
digitalWrite(9, HIGH);
digitalWrite(7, HIGH);
}
else{
digitalWrite(9, LOW);
digitalWrite(7,LOW);
}
}
4. Video
[Kembali]
5. Prinsip Kerja
[Kembali]
pada rangkaian menggunakan 2 sisi arduino dimana, pin analog arduino terhubung ke LM35 dan pin digital arduino terhubung ke motor dan juga LED. Dimana LM35 ini sebagai input lalu dihubungkan ke motor dan led supaya motor dan led hidup. Pada rangkaian ini merupakan jenis rangkaian ADC. Pada listing programnya deklarasi pin A0 yang merupakan LM35, int temperatur untuk deklarasi variabel, lalu pada void setup dideklarsikan pinmode untuk A0 adalah input, pin 9 dan 7 merupakan output. Pada void loop dideklarasikan nilai dari temperatur itu dengan rumus (5*analogread(LM35)*100/1023) dimana LM35 yang akan memberikan input ke arduino. Jika LM35 terbaca 23 celcius maka pin 9 dan 7 akan aktif high, jika tidak 23 celcius maka pin 7 dan 9 akan low.
6. Link Download [Kembali]
Download HTML [disini]
Download Rangkaian [disini]
Download Listing Program [disini]
Download Video [disini]
Download library arduino [disini]
Download Datasheet Arduino [disini]
Download Datasheet LM35 [disini]
Download Datasheet Motor DC [disini]
Download Datasheet LED [disini]
Download Datasheet Resistor [disini]
Download Rangkaian [disini]
Download Listing Program [disini]
Download Video [disini]
Download library arduino [disini]
Download Datasheet Arduino [disini]
Download Datasheet LM35 [disini]
Download Datasheet Motor DC [disini]
Download Datasheet LED [disini]
Download Datasheet Resistor [disini]
