1.
Tujuan [kembali]
A. Mempelajari tentang MOSFET
B. Mengetahui karakteristik MOSFET
C. Menambah wawasan dan pengetahuan
2.
Alat dan bahan [kembali]
> Alat
A. Amperemeter
B. Voltmeter
Voltmeter berfungsi sebagai alat untuk mengukur besar tegangan pada rangkaian
C. Ground
Ground berfungsi untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir
D. Power Supply DC
Power supply DC berfungsi sebagai sumber energi arus listrik searah
E. Generator DC
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi lstrik. Generator DC menghasilkan arus searah
> Bahan
A. Transistor MOSFET
MOSFET (Metal Oxide Semiconductor Field Effect Transistor) adalah sebuah perangkat semikonduktor yang secara luas digunakan sebagai switch dan sebagai penguat sinyal pada perangkat elektronik
B. Resistor
Resistor berfungsi untuk menghambat serta mengatur arus dalam rangkaian
C. LED (Light-Emitting Diode)
Infra merah : 1,6 V.
Merah : 1,8 V – 2,1 V
Oranye : 2,2 V.
Kuning : 2,4 V.
Hijau : 2,6 V.
Biru : 3,0 V – 3,5 V.
Putih : 3,0 – 3,6 V.
Ultraviolet : 3,5 V.
3.
Landasan Teori [kembali]
Karakteristik
MOSFET tipe enhancement sangat berbeda dari apa pun yang diperoleh sejauh ini.
Kurva transfer tidak ditentukan oleh persamaan Shockley, dan arus drain
sekarang terputus sampai tegangan gerbang-ke-sumber mencapai besaran tertentu.
Secara khusus, kontrol arus dalam perangkat saluran-n sekarang dipengaruhi oleh
tegangan gerbang-ke-sumber positif daripada kisaran tegangan negatif yang
ditemui untuk JFET saluran-n dan MOSFET jenis-saluran-n deplesi.
Konstruksi Dasar
Konstruksi
dasar dari MOSFET tipe peningkatan saluran-n disediakan pada Gambar 5.31.
Lembaran bahan tipe-p dibentuk dari basis silikon dan lagi-lagi disebut sebagai
substrat. Seperti halnya MOSFET tipe penipisan, media terkadang terhubung
secara internal ke terminal sumber, sementara dalam kasus lain kabel keempat
disediakan untuk kontrol eksternal pada level potensinya. Terminal sumber dan
saluran kembali dihubungkan melalui kontak logam ke daerah n-doped, tetapi
perhatikan pada Gambar 5.31 tidak adanya saluran antara dua daerah n-doped. Ini
adalah perbedaan utama antara konstruksi MOSFET tipe deplesi dan tipe
peningkatan — tidak adanya saluran sebagai komponen yang dibuat dari perangkat.
Oleh karena itu, konstruksi MOSFET tipe peningkatan sangat mirip dengan MOSFET
tipe deplesi, kecuali tidak adanya saluran antara drain dan terminal sumber.
Gambar 5.31Operasi dan
Karakteristik Dasar
Jika
VGS diatur pada 0 V dan tegangan diterapkan antara saluran dan sumber perangkat
pada Gambar 5.31, tidak adanya saluran-n (dengan jumlah pembawa bebas yang
banyak) akan menghasilkan arus efektif nol ampere— cukup berbeda dengan
deplesi-type MOSFET dan JFET dimana IDSS. Tidaklah cukup untuk memiliki
akumulasi pembawa (elektron) yang besar di drain dan source (karena daerah
n-doped) jika jalur gagal ada di antara keduanya. Dengan VDS beberapa tegangan
positif, VGS pada 0 V, dan terminal SS langsung terhubung ke sumber, sebenarnya
ada dua persimpangan p-n bias balik antara daerah n-doped dan substrat-p untuk
melawan signifikansi apapun mengalir antara saluran dan sumber.
Pada
Gambar 5.32 baik VDS dan VGS telah disetel pada beberapa tegangan positif yang
lebih besar dari 0 V, menetapkan saluran pembuangan dan gerbang pada potensial
positif sehubungan dengan sumbernya. Potensial positif di pintu gerbang akan
menekan lubang (karena seperti muatan menolak) pada substrat-p di sepanjang
tepi lapisan SiO2 untuk meninggalkan area tersebut dan memasuki wilayah yang
lebih dalam dari substrat-p, seperti yang ditunjukkan pada gambar. Hasilnya
adalah daerah penipisan di dekat lapisan isolasi SiO2 tanpa lubang. Namun,
elektron dalam substrat-p (pembawa material minoritas) akan tertarik ke gerbang
positif dan terakumulasi di daerah dekat permukaan lapisan SiO2. Lapisan SiO2
dan kualitas insulasinya akan mencegah pembawa negatif diserap di terminal
gerbang. Ketika VGS meningkat besarnya, konsentrasi elektron di dekat permukaan
SiO2 meningkat sampai akhirnya daerah tipe-n yang diinduksi dapat mendukung
aliran terukur antara drain dan sumber. Tingkat VGS yang menghasilkan
peningkatan signifikan pada arus drain disebut tegangan ambang dan diberi
simbol VT. Pada lembar spesifikasi, ini disebut sebagai VGS (Th), meskipun VT
tidak terlalu berat dan akan digunakan dalam analisis selanjutnya. Karena
saluran tidak ada dengan VGS 0 V dan "ditingkatkan" dengan penerapan
tegangan gerbang-ke-sumber positif, jenis MOSFET ini disebut MOSFET jenis
perangkat tambahan. MOSFET tipe deplesi dan enhancement memiliki region tipe
enhancement, tetapi label diterapkan ke region tipe enhancement karena ini
adalah satu-satunya mode operasinya.
Karena
VGS ditingkatkan melebihi ambang batas, kepadatan pembawa bebas di saluran yang
diinduksi akan meningkat, menghasilkan peningkatan tingkat arus drain. Namun,
jika kita mempertahankan VGS konstan dan meningkatkan level VDS, arus drain
pada akhirnya akan mencapai level saturasi seperti yang terjadi untuk JFET dan
MOSFET tipe deplesi. Leveling off ID disebabkan oleh proses pinching-off yang
digambarkan oleh saluran yang lebih sempit di ujung drain dari saluran induksi
seperti yang ditunjukkan pada Gambar. 5.33. Menerapkan hukum tegangan Kirchhoff
ke tegangan terminal MOSFET dari Gambar 5.33, kami menemukan
bahwa
Gambar 5.33Jika
VGS dipertahankan tetap pada beberapa nilai seperti 8 V dan VDS
dinaikkan dari 2 menjadi 5 V, tegangan VDG [oleh Persamaan. (5.11)]
akan turun dari 6 menjadi 3 V dan gerbang akan menjadi semakin kurang positif
sehubungan dengan saluran pembuangan. Penurunan tegangan gate-to-drain ini pada
gilirannya akan mengurangi gaya tarik pembawa bebas (elektron) di wilayah
saluran induksi ini, menyebabkan pengurangan lebar saluran efektif. Akhirnya,
saluran akan dikurangi ke titik pinch-off dan kondisi saturasi akan ditetapkan
seperti yang dijelaskan sebelumnya untuk JFET dan MOSFET tipe deplesi. Dengan
kata lain, peningkatan lebih lanjut dalam VDS pada nilai tetap VGS
tidak akan mempengaruhi tingkat kejenuhan ID sampai kondisi kerusakan ditemui.
Karakteristik
drainase Gambar 5.34 menunjukkan bahwa untuk perangkat Gambar 5.33 dengan VGS
= 8 V, kejenuhan terjadi pada level VDS 6 V. Faktanya, level
saturasi untuk VDS terkait dengan level VGS yang
diterapkan oleh
Jelas,
oleh karena itu, untuk nilai VT tetap, maka semakin tinggi level VGS,
semakin tinggi level saturasi untuk VDS, seperti yang ditunjukkan
pada Gambar 5.33 oleh lokus level saturasi.
Gambar
5.34 dengan jelas menunjukkan bahwa ketika level VGS meningkat dari
VT menjadi 8 V, level saturasi yang dihasilkan untuk ID
juga meningkat dari level 0 hingga 10 mA. Selain itu, sangat terlihat bahwa
jarak antar level VGS meningkat seiring dengan peningkatan besaran VGS,
yang menghasilkan peningkatan arus drain yang terus meningkat. Untuk level VGS
VT, arus drain terkait dengan tegangan gerbang-ke-sumber yang
diterapkan dengan hubungan nonlinier berikut:
Sekali
lagi, istilah kuadrat yang menghasilkan hubungan nonlinier (lengkung) antara ID
dan VGS. Suku k adalah konstanta yang merupakan fungsi dari
konstruksi perangkat. Nilai k dapat ditentukan dari persamaan berikut [diturunkan
dari Persamaan. (5.13) di mana ID(on) dan VGS (on) adalah
nilai untuk masing-masing pada titik tertentu pada karakteristik perangkat.
Mengganti ID(on)
10 mA saat VGS(on) = 8 V dari karakteristik Gambar. 5.34 hasil
dan persamaan umum
untuk ID untuk karakteristik Gambar 5.34 menghasilkan:
seperti yang
diverifikasi oleh Gambar 5.34. Di VGS = VT, istilah
kuadrat adalah 0 dan ID = 0 mA.
Pada Gambar 5.35 karakteristik drain dan transfer telah
diatur berdampingan untuk menggambarkan proses transfer dari satu ke yang lain.
Pada dasarnya, ini hasil seperti yang diperkenalkan sebelumnya untuk JFET dan
MOSFET tipe deplesi. Dalam hal ini, bagaimanapun, harus diingat bahwa arus drain
adalah 0 mA untuk VGS ≤ VT. Pada titik ini arus terukur
akan menghasilkan ID dan akan meningkat seperti yang didefinisikan
oleh Persamaan.
Kurva transfer pada Gambar 5.35 tentunya sangat berbeda dari yang diperoleh sebelumnya. Untuk perangkat n-channel (diinduksi), sekarang sepenuhnya berada di wilayah VGS positif dan tidak naik hingga VGS = VT. Pertanyaannya sekarang muncul tentang bagaimana memplot karakteristik transfer mengingat level k dan VT seperti yang disertakan di bawah ini untuk MOSFET tertentu:
Pertama, garis horizontal digambar pada ID = 0 mA dari VGS = 0 V ke VGS = 4 V seperti yang ditunjukkan pada Gambar 5.36a. Selanjutnya, level VGS yang lebih besar dari VT seperti 5 V dipilih dan diganti ke Persamaan. (5.13) untuk menentukan level ID yang dihasilkan sebagai berikut:
dan
titik pada plot diperoleh seperti yang ditunjukkan pada Gambar 5.36b. Akhirnya,
level tambahan VGS dipilih dan level ID yang dihasilkan
diperoleh. Secara khusus, pada VGS = 6, 7, dan 8 V, level ID
masing-masing adalah 2, 4.5, dan 8 mA, seperti yang ditunjukkan pada plot yang
dihasilkan pada Gambar 5.36c.
MOSFET Jenis
Peningkatan-Channel
Konstruksi
MOSFET tipe-peningkatan kanal-p persis kebalikan dari yang terlihat pada Gambar
5.31, seperti yang ditunjukkan pada Gambar 5.37a. Artinya, sekarang ada
substrat tipe-n dan daerah p-doped di bawah saluran pembuangan dan sambungan
sumber. Terminal tetap seperti yang teridentifikasi, tetapi semua polaritas
tegangan dan arah arus dibalik. Karakteristik drain akan terlihat seperti yang
ditunjukkan pada Gambar 5.37c, dengan peningkatan arus akibat nilai VGS
yang semakin negatif. Karakteristik transfer akan menjadi bayangan cermin
(sekitar sumbu ID) dari kurva transfer pada Gambar 5.35, dengan ID
meningkat dengan nilai VGS yang semakin negatif di luar VT,
seperti yang ditunjukkan pada Gambar 5.37b. Persamaan (5.11) sampai (5.14)
sama-sama berlaku untuk perangkat saluran-p.
Simbol, Lembar
Spesifikasi, dan Kasus Konstruksi
Simbol grafik untuk MOSFET tipe peningkatan saluran n dan
p disediakan seperti Gambar 5.38. Garis putus-putus antara saluran dan sumber
dipilih untuk mencerminkan fakta bahwa saluran tidak ada di antara keduanya
dalam kondisi tanpa bias. Faktanya, ini adalah satu-satunya perbedaan antara
simbol untuk MOSFET tipe deplesi dan tipe peningkatan.

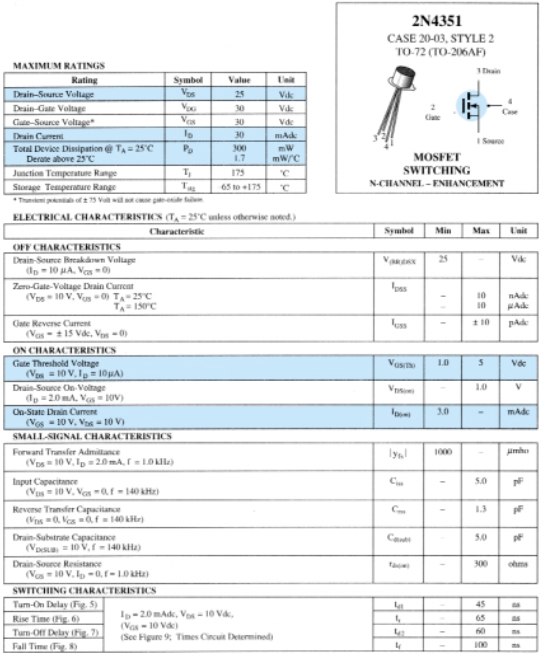

Lembar
spesifikasi untuk MOSFET tipe perangkat tambahan n-channel Motorola disediakan
seperti Gambar 5.39. Konstruksi casing dan identifikasi terminal disediakan di
sebelah peringkat maksimum, yang sekarang mencakup arus drain maksimum 30 mA
dc. Lembar spesifikasi memberikan tingkat IDSS di bawah kondisi
"off", yang sekarang hanya 10 nA dc (pada VDS 10 V dan VGS 0 V)
dibandingkan dengan kisaran miliampere untuk JFET dan MOSFET tipe deplesi.
Tegangan ambang ditentukan
Gambar
5.39
sebagai VGS(Th) dan memiliki jangkauan 1 hingga 5 V dc, tergantung pada unit yang digunakan. Daripada memberikan rentang k dalam Persamaan. (5.13), tingkat ID yang khas (aktif) (3 mA dalam hal ini) ditentukan pada tingkat VGS tertentu (aktif) (10 V untuk tingkat ID yang ditentukan). Dengan kata lain, saat VGS = 10 V, ID = 3 mA. Level yang diberikan dari VGS(Th), ID(on), dan VGS(on) mengizinkan penentuan k dari Persamaan. (5.14) dan penulisan persamaan umum untuk karakteristik transfer. Persyaratan penanganan MOSFET ditinjau dalam Bagian 5.9.
4.
Kumpulan Soal [kembali]
EXAMPLE
1) Dengan menggunakan data yang disediakan pada lembar spesifikasi
Gambar 5.39 dan tegangan ambang rata-rata VGS (Th) 3 V,
tentukan:
(a) Nilai k yang dihasilkan untuk MOSFET.
(b) Karakteristik transfer.
Solusi
2) bagaimana memplot file karakteristik transfer yang diberikan tingkat k dan VT seperti yang disertakan di bawah ini untuk MOSFET tertentu beserta kurva: ID=0.5 X 10-3 (VGS- 4 V)2
Solusi :
Pertama, garis horizontal ditarik pada ID 0 mA dari VGS 0
V ke VGS 4 V sebagai ditunjukkan pada Gambar 5.36a.
Selanjutnya, level VGS lebih besar dari VT seperti
5 V dipilih dan diganti menjadi Persamaan. (5.13) untuk menentukan level ID yang
dihasilkan sebagai berikut:
ID = 0.5 X 10-3 (VGS - 4 V)2
= 0.5 X 10-3 (5 V- 4 V)2 = 0.5 X 10-3 (1)2
= 0.5 mA
dan titik pada plot diperoleh seperti yang ditunjukkan pada Gambar 5.36b.
Akhirnya, level tambahan dari VGS dipilih dan tingkat ID yang
dihasilkan diperoleh. Secara khusus, di VGS= 6,7, dan 8 V, level ID masing-masing
adalah 2, 4,5, dan 8 mA, seperti yang ditunjukkan pada plot yang dihasilkan
pada Gambar 5.36c.
PROBLEM
1) Jelaskan secara singkat MOSFET tipe enchancement!
Jawab:
MOSFET mode peningkatan (Enhancement Mode)
terdiri dari MOSFET p channel (tipe-p) dan MOSFET n channel (tipe n). MOSFET
mode peningkatan ini pada fisiknya tidak memiliki saluran antara drain (D) dan
source (S) nya karena lapisan bulk meluas dengan lapisan silikon oksida (SiO2)
pada terminal gate atau gerbang (G). Mode peningkatan MOSFET memerlukan
tegangan Gerbang-Source (VGS) untuk mengalihkan perangkat ON. Mode
pengingkatan MOSFET setara dengan saklar NO (Normally Open).
2) Apa perbedaan konstruksi yang paling menonjol antara MOSFET tipe enchancement dan MOSFET tipe depletion?
Jawab:
MOSFET tipe enchancement, channel pada
mulanya tidak tersedia (channel terbentuk dengan menambah tegangan
lebih besar dari tegangan ambang pada terminal gate). Sementara
itu, MOSFET tipe depletion sudah memiliki channel dari
awal dibentuknya MOSFET itu sendiri.
SOAL PILIHAN GANDA
1) MOSFET memiliki
tiga buah terminal, apa saja itu?
a. Emitter,
source, dan drain
b. Drain, source, dan
gate
c. Collector,
emitter, dan source
d. Gate, base, dan drain
e. Source, gate, dan collector
2) Berikut ini
yang bukan merupakan fungsi MOSFET adalah …….
a. Sebagai sumber tegangan
b. Sebagai
pembangkit
c. Sebagai saklar
d. Sebagai
pencampur
e. Sebagai penguat
5.
Simulasi Rangkaian [kembali]
6.
Video [kembali]
7. [LINK DOWNLOAD] [kembali]
Tidak ada komentar:
Posting Komentar
