1. Tujuan : [kembali]
1. Mempelajari
tentang Diode Specification Sheet
2. Alat dan bahan :[kembali]
A. Electronic Devices and Circuit Theory Book by Boylestad, Nashelsky
B. Dioda
3. Landasan Teori [kembali]
Data pada perangkat semikonduktor tertentu biasanya disediakan oleh produsen dalam salah satu dari dua bentuk. Yang paling sering, itu adalah uraian yang sangat singkat yang terbatas pada barangkali satu halaman. Jika tidak, itu adalah pemeriksaan menyeluruh karakteristik menggunakan grafik, Karya seni, tabel, dan sebagainya. Dalam kedua kasus, ada potongan data tertentu yang harus disertakan untuk pemanfaatan divais dengan benar. Yaitu :
1.
VF
tegangan depan (pada saat dan temperatur tertentu)
2.
Arus
maju maksimum jika (pada suhu tertentu)
3.
IR
arus balik (pada tegangan dan temperatur tertentu)
4.
Peringkat
reverse-voltase [PIV atau PRV atau V(BR), di mana BR berasal dari istilah tersebut
"Breakdown" (pada suhu tertentu)
5.
Tingkat
pembuangan energi maksimum pada suhu tertentu
6.
Tingkat
kapasitansi (sebagaimana didefinisikan dalam bagian 1.10)
7.
Reverse
recovery time TRR (sebagaimana didefinisikan dalam bagian 1.11)
8.
Kisaran
suhu pengoperasian
Bergantung
pada jenis dioda yang sedang dipertimbangkan, data tambahan mungkin juga disediakan,
seperti jangkauan frekuensi, tingkat kebisingan, waktu beralih, tingkat
resistensi panas, dan nilai-nilai yang dilandasi. Untuk penerapan dalam pikiran,
pentingnya data biasanya akan jelas dengan sendirinya. Jika kekuatan maksimum
atau peringkatnya hilang juga disediakan, dipahami sama dengan produk berikut:
PDmax
= VD . ID
Di
mana ID
dan VD
adalah diode saat ini dan tegangan pada titik tertentu operasi.
Jika
kita menerapkan model yang disederhanakan untuk aplikasi tertentu (kejadian
umum), kita dapat mengganti VD VT 0,7 V dengan dioda silikon di Eq. (1.10) dan
menentukan menghasilkan ledakan daya untuk dibandingkan dengan kekuatan
maksimum peringkat. Maka rumusnya akan menjadi
Pdissipated = (0.7 V)ID
Area spesifik dari lembar spesifikasi telah disorot dengan warna biru dengan identifikasi huruf sesuai dengan uraian berikut:
J: Tegangan bias balik minimum (PIV) untuk dioda pada kebalikan yang ditentukan arus saturasi.
B: Karakteristik suhu seperti yang ditunjukkan.
Perhatikan penggunaan skala Celsius dan berbagai pemanfaatan [ingat bahwa 32 °
F 0 ° C pembekuan (H2O) dan 212 ° F 100 ° C mendidih (H2O)].
C: Tingkat disipasi daya maksimum PD VDID 500 mW.
Maksimal peringkat daya menurun dengan kecepatan 3,33 mW per derajat
peningkatan suhu di atas suhu ruangan (25 ° C), seperti yang ditunjukkan dengan
jelas oleh daya kurva penurunan daya pada Gambar 1.36.
D: Arus maju kontinu maksimum IFmax 500 mA
(perhatikan IF versus suhu pada Gambar 1.36).
E: Rentang nilai VF pada IF 200 mA. Perhatikan bahwa
itu melebihi VT 0,7 V untuk kedua perangkat.
F: Rentang nilai VF pada IF 1,0 mA. Perhatikan
dalam kasus ini bagaimana batas atas mengelilingi 0,7 V.
G: Pada VR 20 V dan suhu operasi tipikal IR 500 nA
0,5 A, sedangkan pada tegangan balik yang lebih tinggi, IR turun menjadi 5 nA
0,005 A.
H: Tingkat kapasitansi antar terminal sekitar 8 pF
untuk dioda di VR VD 0 V (tanpa bias)
dan frekuensi yang diterapkan sebesar 1 MHz.
I: Waktu pemulihan terbalik adalah 3s untuk daftar
kondisi pengoperasian.

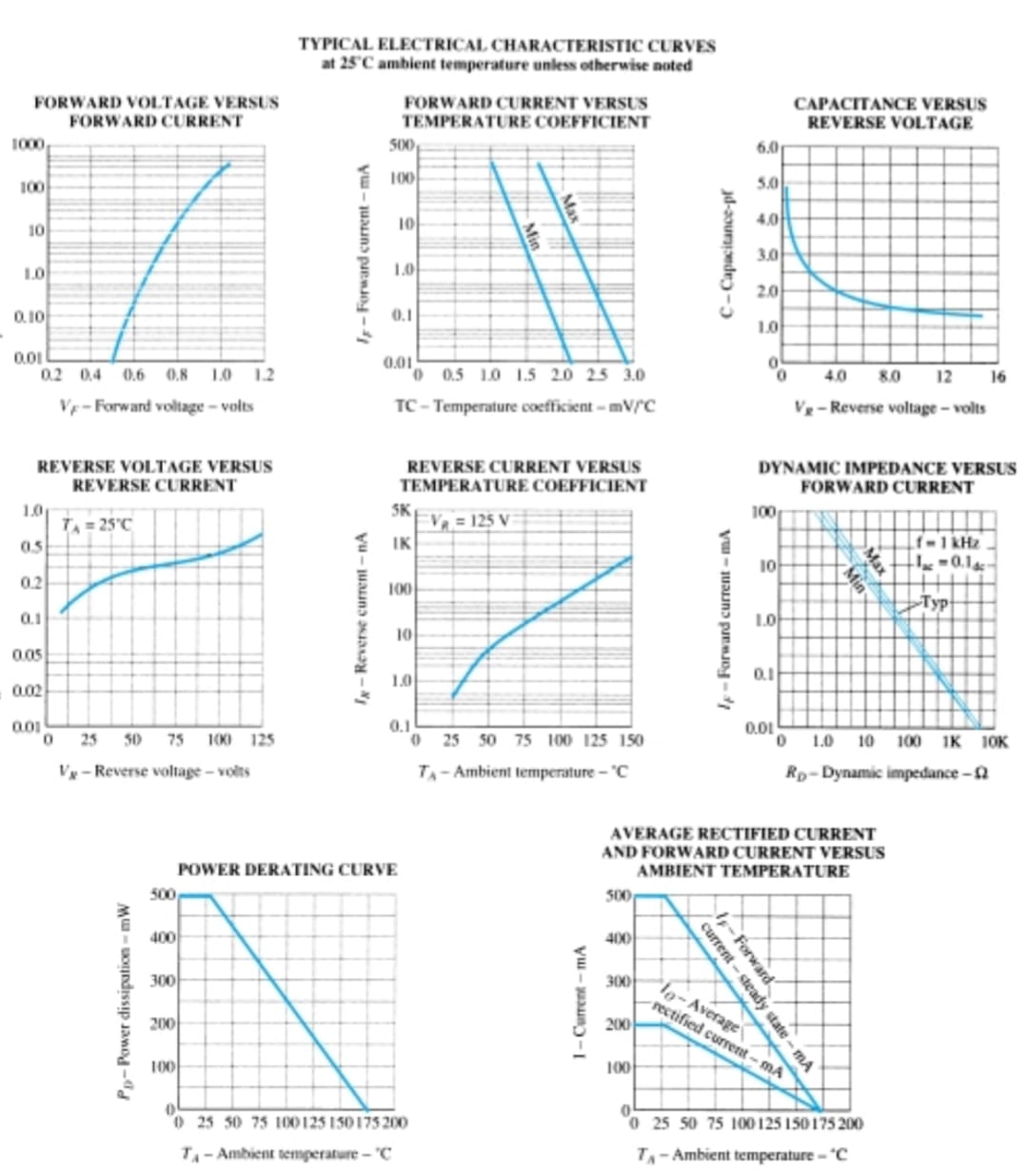

Sejumlah kurva pada Gambar 1.36 menggunakan skala log.
Investigasi singkat tentang bagian 11.2 akan membantu membaca grafik. Perhatikan
pada gambar kiri atas bagaimana VF meningkat dari sekitar 0,5 V menjadi lebih
dari 1 V saat IF meningkat dari 10 A sampai selesai 100 mA. Pada gambar di
bawah ini kita menemukan bahwa arus saturasi balik memang berubah sedikit
dengan peningkatan tingkat VR tetapi tetap kurang dari 1 nA pada suhu kamar
hingga VR 125 V. Seperti yang dicatat dalam gambar di samping, perhatikan
seberapa cepat arus saturasi balik meningkat seiring dengan kenaikan suhu
(seperti yang diperkirakan sebelumnya).
Pada gambar kanan atas perhatikan bagaimana
kapasitansi menurun dengan kenaikan tegangan reversebias, dan pada gambar di
bawah ini diketahui bahwa resistansi ac (rd) hanya sekitar 1 pada 100 mA dan
meningkat menjadi 100 pada arus kurang dari 1 mA (seperti yang diharapkan dari pembahasan
bagian sebelumnya). Arus yang diperbaiki rata-rata, arus maju berulang puncak,
dan puncak maju lonjakan arus seperti yang muncul pada lembar spesifikasi
didefinisikan sebagai berikut:
1. Arus yang diperbaiki rata-rata. Sinyal setengah gelombang diperbaiki (dijelaskan di Bagian 2.8) memiliki nilai rata-rata yang ditentukan oleh Iav 0,318Ipeak. Peringkat rata-rata saat ini adalah lebih rendah dari arus maju terus menerus atau puncak berulang karena setengah gelombang bentuk gelombang arus akan memiliki nilai sesaat yang jauh lebih tinggi dari rata-rata nilai.
2. Puncak arus maju berulang. Ini adalah nilai seketika maksimum dari arus maju berulang. Perhatikan bahwa karena berada pada level ini untuk periode waktu yang singkat, levelnya bisa lebih tinggi dari level kontinu.
3. Puncak arus lonjakan maju. Kadang-kadang selama turn-on, malfungsi, dan sebagainya, akan ada arus yang sangat tinggi melalui perangkat untuk interval waktu yang sangat singkat (yang tidak berulang). Peringkat ini menentukan nilai maksimum dan interval waktu untuk lonjakan tersebut di tingkat saat ini.
4. Kumpulan Soal [kembali]
Problem
39. Komentari perubahan level kapasitansi dengan peningkatan potensial bias balik untuk dioda
dari Gambar 1.36.
jawaban :
Nilai dari kapasitansi dan potensial bias balik memiliki sifat berbanding terbalik sehingga semakin besar potensial bias balik maka nilai kapasitansi akan semakin kecil.
40. Apakah arus balik dioda pada Gambar 1.36 berubah besar secara signifikan
untuk potensial bias balik di kisaran 25 hingga 100 V?
jawaban :
Arus balik dioda mengalami kenaikan yang tidak signifikan saat potensial bias balik dinaikan dari 25 V menuju 100 V. Karena pada potensial 25 V nilai dari arus balik berkisar pada angka 0,2 mA dan pada potensial 100 nilai arus baliknya berkisar pada angka 0,4 mA.
Example
1. Apa itu dioda ?
Jawaban :
Dioda (Diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.
2. Sebutkan jenis-jenis dioda dan fungsinya ?
Jawaban :
A. Dioda Penyearah berfungsi sebagai penyearah arus AC ke DC
B. Dioda Zener berfungsi sebagai pengaman rangkaian
C. Dioda LED berfungsi sebagai lampu indikator
D. Dioda Photo berfungsi sebagai sensor cahaya
E. Dioda Schottky berfungsi sebagai pengendali
Pilihan Ganda
1. Di bawah ini yang
merupakan fungsi dari dioda yaitu...
a. Sebagai Penguat
arus
b. menghantarkan
arus listrik ke satu arah dan menghambat arus dari arah sebaliknya
c. mengubah getaran
listrik menjadi getaran suara
d. sebagai sinyal
indikator
e. menyimpan energi
pada medan magnet yang ditimbulkan dari arus yang melintasinya
2. Berikut ini yang merupakan jenis dari Dioda, kecuali...
a. Zener
b. Bridge
c.
Torroidal coil
d. Varactor
e. Tunnel
5. Simulasi Rangkaian [kembali]
(Tidak ada rangkaian yang terdapat pada sub chapter ini)
6. Video [kembali]
Download Buku Referensi [Unduh]
Download Video [Unduh]
Download Dioda Datasheet [Unduh]
