1. Hardware [Back]
7 segment
jumper
.jpeg)
arduino .jpeg)
.jpeg)
resistor
.jpeg)
breadboard
.jpeg)
2. Rangkaian Simulasi [Back]
3. Listing Program[Back]
byte pin[] = {3,4,5,6,7,8,9};
void setup()
{
for (int i = 0; i < 9; i++)
{
pinMode(pin[i], OUTPUT);
}
// put your setup code here, to run once:
}
void loop()
{
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
delay(1000);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, HIGH);
delay(1000);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, LOW);
digitalWrite(9, HIGH);
delay(1000);
// put your main code here, to run repeatedly:
}
4. Kondisi[Back]
kondisi 14
Tampilkan angka 4,7,5 secara bergantian
5. Video Rangkaian[Back]

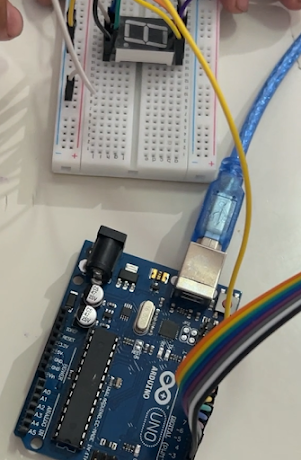

Pada rangkain digunakan arduino uno, dimana arduino uno memiliki 2 input yaitu input analog dan input digital. Pada rangkaian ini digunakan output digital yang tersambung ke 7 segmen. Untuk pin 9 ke kaki a, pin 8 ke kaki b, pin 7 ke kaki c, pin 6 ke kaki d, pin 5 ke kaki e, pin 4 ke kaki f, pin 3 ke kaki g, pin 2 ke kaki dp. Pada listing Program Untuk Void setup itu berfungsi sebagai program yang dijalankan sekali yaitu untuk mendeklarasikan input pada pin 2-9. Sedangkan Void loop digunakan untuk pendeklarasian program berulang, dimana yang akan diulang disini adalah angka 4, 7, dan 5 dengan delay antar angka 1000.
6. Analisa[Back]
1. Apa pengaruh pin 2 buah pin COM 7 segment ketika kita hubungkan 1 com dengan 2 com?
jawab :
Pin COM pada 7segment berguna sebagai inputan yang dimasukan ke 7segmen untuk common anoda itu terhubung ke VCC, sedangkan Common Katoda terhubung ke Ground. Apabila kita menghubungkan com 1 dan com 2 maka tidak akan ada angka yang tercipta di 7segment tersebut.
2. Apa yang akan terjadi apa bila kita berikan logika LOW pada 7segment common katoda?
jawab :
Maka 7segment tersebut akan aktif dikarenakan pada 7segment common katoda diperlukan input ground sehingga apabila diberikan input LOW maka lampu pada 7segment akan hidup.
7. Link Download[Back]
