Laporan Akhir 2



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal[Back]

2. Alat dan Bahan[Back]

1. Module D'Lorenzo

2. Jumper

3. IC 74LS47

4. IC 74192

5. Seven Segement

6. SPDT

7. VCC

8. Ground

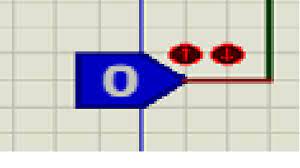

9. Logic State

3. Rangkaian Simulasi[Back]

4. Prinsip Kerja Rangkaian[Back]

    Pada rangkaian ini dalam kondisi Down sehingga perhitungan dimulai dari paling besar ke paling kecil sampai Nol. Rangkaian ini dapat berjalan apabila ditrigger pada B2. Untuk menentukan darimana mulainya diatur dengan switch pada SW 1, SW 2, SW 3, dan SW 4.

    Dapat kita lihat pada rangkaian ini, pada IC 74192 kaki input D0-D3,PL dan MR itu terhubung dengan switch, pada DOWN itu terhubung dengan NOR 2 input dan pada UP terhubung dengan Logic State,pada kaki PL itu berfungsi sebagai pengatur angka yang akan dikeluarkan pada 7 segment, dan MR itu bertujuan untuk mereset 7 segment. Kemudian output IC 74192 itu terhubung dengan NOR 4 input.prinsip kerja dari NOR yaitu kebalikan dari OR ketika salah satu kaki input berlogika 1 maka outputnya akan menghasilkan 0 tapi ketika semua kaki input 0 akan menghasilkan 1. Pada TCU dan TCD itu disambungkan untuk mendapatkan hasil puluhan ke yang lain IC 74192 tetapi disini kita hanya memakai 1 IC ini

    Kemudian pada IC 74LS47 inputnya berasal dari IC 74192, Pada IC 74LS47 ini memiliki beberapa kaki inputan yaitu kaki A-D,BI/RBO,RBI dan LT. pada BI/RBO itu bertujuan untuk mematikan 7 segment, dan pada LT itu bertujuan untuk mencek LED pada 7 segment berfungsi atau tidaknya.

5. Video Rangkaian[Back]

6. Analisa[Back]

Percobaan 3

1. Analisa output yang dihasilkan tiap – tiap kondisi !

Jawab :

· Kondisi 1 : seven segment aktif dan outputnya angka 8 dan tidak terjadi counter dikarenakan hanya dipengaruhi sw 4.

· Kondisi 2 : seven segment aktif dan output berupa counter down, dari 8,7,6,5,4,3,2,1,0. Hal ini dipengaruhi oleh PL yang aktif.

· Kondisi 3 : seven segment aktif dan angka yang keluar adalah 0 dengan tidak terjadi counter. Hal ini dipengaruhi karena MR aktif.

· Kondisi 4 : seven segment aktif dan output berupa angka 0 dan tidak terjadi counter. Dikarenakan Master Resetnya aktif walaupun PL aktif.

2. Analisa pengaruh IC counter pada rangkaian !

Jawab :

Kaki BI/RBO berfungsi untuk mematikan 7segment, kaki RBI berfungsi untuk 7segment mematikan angka nol. Kaki LT untuk memastikan LED 7segment berfungsi.

3. Analisa fungsi gerbang OR pada rangkaian !

Jawab :

Jika gebang OR dihapuskan  maka kaki down akan tidak aktif sehingga tidak terpengaruh ke seven segment.

7. Link Download[Back]

    Download HTML[disini]
    Download Rangkaian Percobaan[disini]
    Download Video Percobaan[disini]

    Link Download Datasheet 74192 [disini]

    Link Download Datasheet 74LS47 [disini]

    Link Download Datasheet 7-segment [disini]

    Link Download Datasheet NOR [disini]

    Link Download Datasheet OR [disini]
